歯車故障の4つのモードとメカニズム、実践的な防止策

ichimatsu

「歯車のキホン」の記事では、モジュールや圧力角といった歯車の基本的な概念を解説しました。しかし実務の現場で設計者が直面するのは、理想的な噛み合いではなく、「故障」という厳しい現実です。なぜ歯車は壊れるのか？その予兆をどう見抜き、どうすれば防げるのか？

この記事は、歯車故障のメカニズムと実践的な対策を扱う、機械設計者向けの応用編です。

歯車故障の4大モードを理解する

歯車の故障は、その現象によって大きく4つのモードに分類されます。現場で損傷した歯車を目の前にしたとき、その「表情」から原因を正しく読み解くことが、的確な対策への第一歩となります。

曲げ疲労（歯の折損）
歯面疲労（ピッチング、スポーリング）
摩耗（アブレシブ、凝着、腐食）
スカッフィング（旧称スコーリング）

以下、それぞれのメカニズム、見分け方、対策を示します。

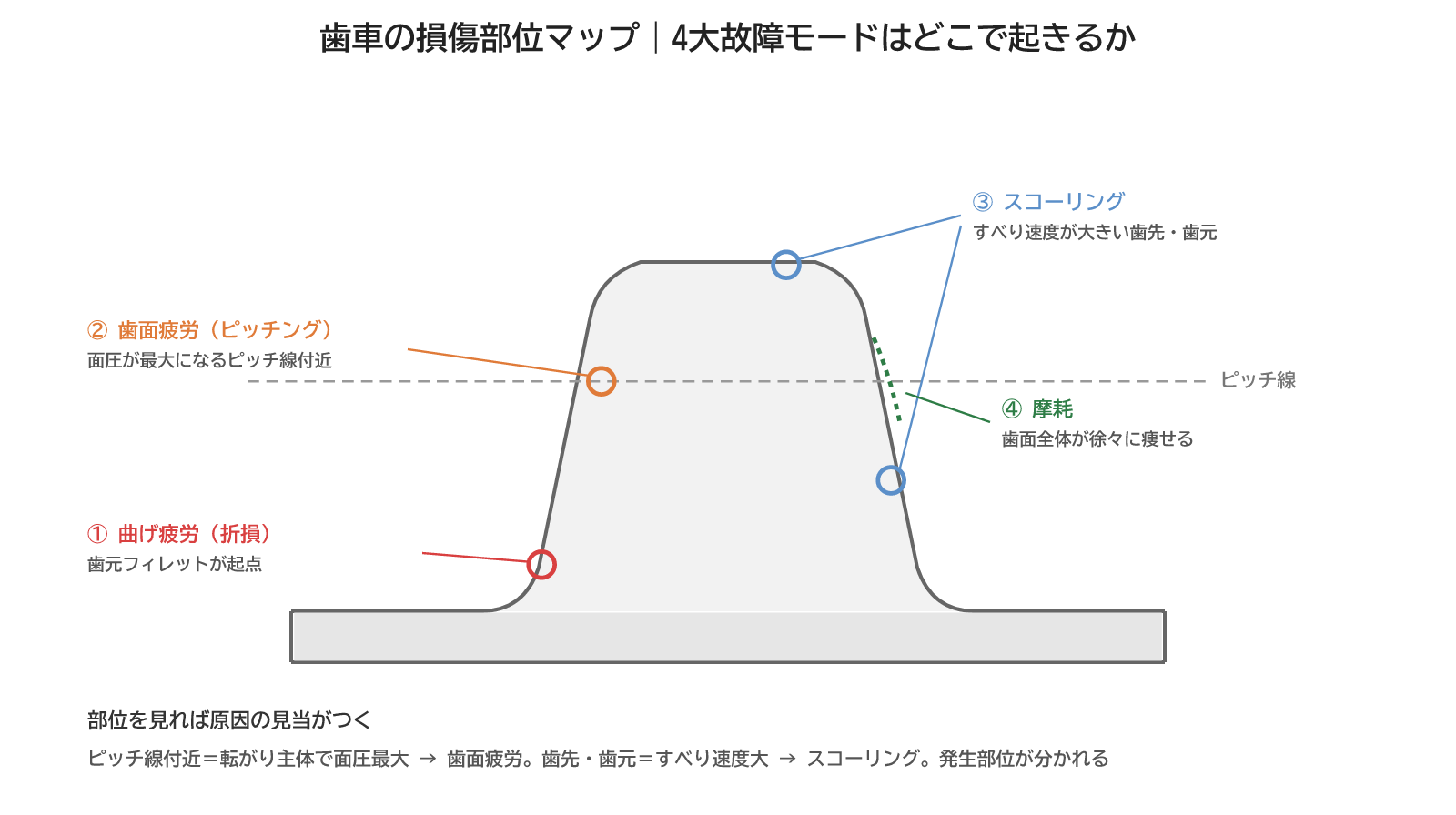

歯車の損傷部位マップ：曲げ疲労は歯元フィレット、ピッチングはピッチ線付近、スカッフィングは歯先・歯元で起きる

1. 曲げ疲労による歯の折損

歯の折損は、最も致命的な故障モードの一つです。噛み合いの過程で歯元には繰り返し曲げ応力がかかり、これが材料の疲労限度を超えると、微小な亀裂が発生します。この亀裂が徐々に進展し、最終的に歯が破断に至ります。特に、過負荷や衝撃荷重が加わった際に発生しやすくなります。

破断面に見る故障の特徴

折損した歯の破断面を観察することは、原因を特定する上で重要です。

ビーチマーク（貝殻状模様）： 疲労破壊に特有の模様で、亀裂が少しずつ進展しては停止した痕跡が、まるで波が引いた後の砂浜のような縞模様として現れます。
ラチェットマーク： 歯元の複数箇所から同時に亀裂が発生・進展した場合、それらの亀裂が進展面の違いから合流する際にできる、段差状の模様です。

これらの模様は、破壊が一度の大きな力によるもの（延性破壊・脆性破壊）ではなく、繰り返しの負荷によって時間をかけて進行した「疲労」の証拠となります。

2. 歯面疲労（ピッチング）

歯面疲労は、歯面にかかる繰り返しの接触圧力によって発生します。歯の表面、あるいは表面直下で発生した微小な亀裂が進展し、最終的に歯面の金属が剥がれ落ちる現象です。

ピッチング： 比較的小さな（直径1mm以下）穴状の剥離が点々と発生する現象です。潤滑油が亀裂内に侵入し、油圧によって亀裂の進展を助長することもあります。初期段階で発生し、その後進行が止まる「初期ピッチング」と、運転を続けることで拡大・深化する「破壊性ピッチング」があります。
スポーリング： ピッチングがさらに進行・合体し、より大きく、深く、広範囲にわたって金属が剥離する、より深刻な損傷です。特に表面硬化処理を施した歯車で、硬化層の深さが不十分な場合に内部から破壊が進展して発生することがあります。

歯面の面圧を下げる目的でモジュールを大きくしても、面圧は変化しません。歯面強さの計算式に登場するのはピッチ円直径と歯幅で、モジュールは登場しません。面圧と歯元の曲げをそれぞれ何で合わせるかは歯車のモジュールの決め方、面圧は歯幅で曲げはモジュールで合わせるで扱っています。

3. 摩耗

摩耗は、歯面の金属が物理的・化学的に徐々に失われていく現象です。折損のように突然の機能停止には至らないものの、バックラッシの増大や騒音・振動の原因となります。

アブレシブ摩耗（摩耗性摩耗）： 潤滑油に混入した硬い異物（金属粉、砂など）が、やすりのように歯面を削り取ることで発生します。歯面には、すべり方向に沿った引っかき傷が見られます。
凝着摩耗（粘着摩耗）： 潤滑油の油膜が薄くなり、金属同士が直接接触することで、微小な溶着と引き剥がしが繰り返される現象です。
腐食摩耗： 潤滑油に水分や腐食性物質が混入し、歯面が化学的に侵されることで発生します。

4. スカッフィング（焼き付き）＝かつてのスコーリング

スカッフィング（かつてスコーリングと呼ばれた損傷）は歯面間の潤滑油膜が完全に破断し、金属同士が直接接触・溶着することで発生する、深刻な損傷です。特に、高負荷・高速すべりが生じる歯先や歯元で発生しやすく、歯面にすべり方向の深い引っかき傷やむしれ跡が残ります。過大な摩擦熱により、歯面が焼けて変色（バーニング）を伴うことも少なくありません。

用語について：JIS B 0160:2015（歯車－歯面の摩耗及び損傷－用語）では、この損傷はスカッフィングという見出し語で立っており、スコーリングという用語は採用されていません。さらに ISO 10825-1:2022 では、scoring を「すべり方向に付く細かい線条のきず」、つまりアブレシブ摩耗の側として定義し直しています。古い資料では同じ語が油膜切れの焼き付きを指しているため、報告書ではスカッフィングと書くほうが読み手との取り違えが起きません。

呼び名が決まったら、次は現物のどこに出たかを見ます。歯面のすべり率の分布から損傷の出た場所を読み、設計で何を変えるかまで絞る手順は歯車の損傷の見分け方、傷の出た場所から原因を絞る手順にまとめました。

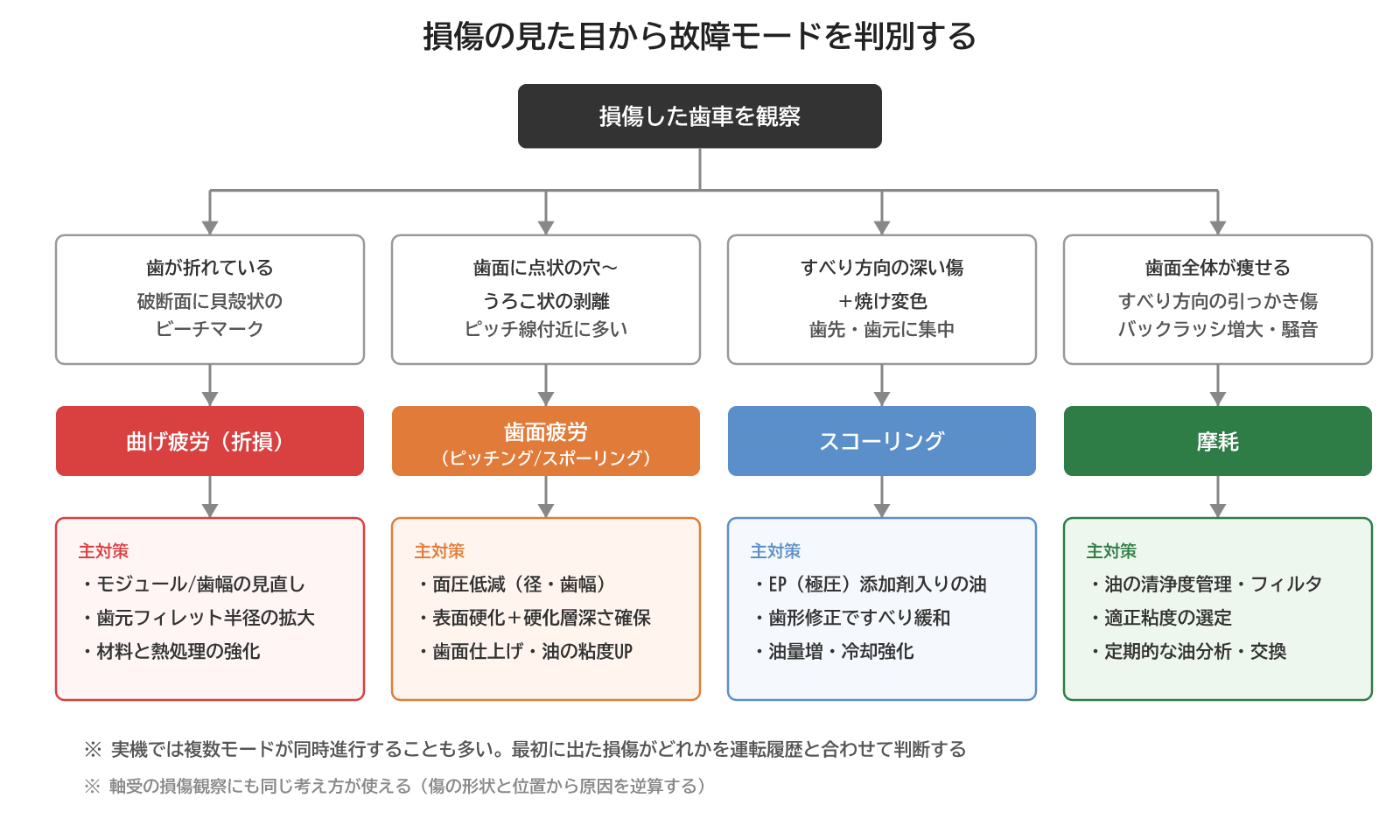

損傷の見た目から歯車の故障モードを判別するフローチャート（曲げ疲労・歯面疲労・スカッフィング・摩耗）

故障を防ぐための実践的防止策

歯車故障の原因は一つではなく、設計、製造、潤滑、運転条件など、様々な要因が複雑に絡み合っています。信頼性を確保するためには、複数の対策を組み合わせることが必要です。

1. 設計・製造段階での対策

適切な強度設計： 運転中に発生する負荷（特に衝撃荷重）を正確に評価し、十分な安全率を見込んだ歯車諸元（モジュール、歯幅）と材料を選定する。
材料と熱処理の最適化： 求める性能とコストに応じて、適切な材料と熱処理（浸炭焼入れ、窒化処理など）を選定する。特にスポーリングを防ぐためには、負荷に応じた適切な硬化層深さの確保が重要です。
歯当たりの適正化： 荷重がかかった際の歯や軸のたわみを考慮し、クラウニングなどの歯形修正を施すことで、歯面への局部的な応力集中を避ける。

2. 潤滑管理の徹底 — 最も重要かつ効果的な対策

歯車トラブルの多くは、潤滑の不備に起因します。潤滑は歯車の生命線です。

適切な潤滑油の選定： 使用温度、荷重、速度を考慮し、適切な種類と粘度の潤滑油を選定する。高温環境下では油膜が切れやすく、低温下では粘度が高すぎて潤滑不良を起こす可能性があります。

一松君

オイルの特性は、低温粘度と高温粘度の組み合わせで示されることが多いです。粘度が低いと抵抗が小さく、ロストルクが小さいという特徴もあります。歯車だけではなく、システム全体として最適になるようにオイル選定しましょう。

潤滑油の清浄度管理： 異物の混入はアブレシブ摩耗の最大の原因です。フィルターの適切な管理や、密閉性の高いギアボックス構造により、潤滑油を常にクリーンに保つことが重要です。
定期的な潤滑油の分析と交換： 潤滑油は使用に伴い劣化します。定期的に油をサンプリングして分析（汚染度、粘度変化、摩耗金属粉の分析）を行い、劣化状態を把握し、適切なタイミングで交換することが、大きな事故を未然に防ぎます。

3. 組付けと運転管理

正確なアライメント： 歯車軸の平行度や直角度がずれていると、不適切な歯当たり（片当たり）を引き起こし、応力集中や摩耗の原因となります。ハウジングの加工精度、組み立て精度等の影響を大きく受けます。

一松君

ハウジングの加工精度や組立精度は、高ければ高いほど歯車にとっては良いですが、その分ハウジングのコストが上がります。特に、ある一定を超えると加工精度の限界により、指数関数的にコストにインパクトを与え、最終的にはものづくりが不可能な領域に至ります。

ギヤ側で頑張るか、ハウジング側で頑張るか、トータルバランスで見極めましょう

運転状態の監視： 運転中の騒音、振動、温度の異常は、故障の初期兆候であることが多いです。定期的な点検や、可能であれば振動センサーや温度センサーによる常時監視を行うことで、問題の早期発見につながります。

各破損モードの設計要因と対策一覧

これまで述べてきた対策を、各破損モードとそれに影響する設計要素の観点から整理すると以下のようになります。

破損モード	影響する主な設計要素	効果的な対策
曲げ疲労（歯の折損）	歯元応力（モジュール、歯幅、圧力角、歯元フィレット形状）	・モジュールや歯幅を大きくし、歯の断面積を増やす。・歯元フィレットの半径を大きくし、応力集中を緩和する。
	材料強度（材料選定、熱処理）	・高強度な材料（例：SNCM鋼など）を選定する。・適切な熱処理（浸炭焼入れ、窒化処理など）を施し、疲労強度を向上させる。
	荷重条件（過負荷、衝撃荷重、歯当たり）	・運転トルクを正確に評価し、過負荷や衝撃を考慮した安全率を設定する。・歯筋方向の修正（クラウニング）を行い、片当たりによる応力集中を防ぐ。
歯面疲労（ピッチング、スポーリング）	接触面圧（歯車径、歯幅、歯形）	・歯車径や歯幅を大きくし、面圧を下げる。・歯形修正を行い、荷重分布を均一化する。
	材料の表面耐久性（表面硬さ、表面粗さ、硬化層深さ）	・表面硬さを高める熱処理（浸炭、高周波焼入れなど）やショットピーニングを適用する。・歯面を研削仕上げし、表面粗さを小さくして応力集中点を減らす。・スポーリング対策として、負荷に見合った適切な硬化層深さを確保する。
	潤滑条件（潤滑油粘度、油膜厚さ）	・潤滑油の粘度を上げることで、金属接触を防ぐ油膜を厚く形成する。
摩耗	潤滑油の清浄度	・ギアボックスの密閉性を高め、外部からの異物混入を防ぐ。・潤滑システムに高性能なフィルターを設置し、定期的に管理する。
	潤滑油の種類と粘度	・運転温度や荷重に適した粘度、種類の潤滑油を選定する。
	材料の耐摩耗性（材料の組み合わせ、硬さ）	・歯車の材料硬さを適切に設定する（一般的に駆動歯車を被動歯車より少し硬くする）。・耐摩耗性に優れた材料を選定する。
スカッフィング（旧称スコーリング）	歯面のすべり速度と面圧	・歯形修正（プロファイルリリーフ）を行い、歯先・歯元での過大な面圧とすべりを緩和する。
	潤滑油の性能（耐熱性、極圧性）	・高温下でも油膜を維持できる高粘度の潤滑油を選定する。・極圧（EP）添加剤を含む潤滑油を使用し、油膜切れ時の金属接触を防ぐ。
	運転温度	・潤滑油の供給量を増やす、またはオイルクーラーを設置するなどして、歯車の冷却を強化する。
