「スプラインは歯車と同じ」は誤りだ｜結合要素としての設計判断（はめあい・規格・加工）

インボリュートスプラインを「歯車に似た形をした部品」と思って設計を進めると、量産で噛み合わない、心ぶれする、抜けない、といった事故になる。

歯車は動力を変換する要素、スプラインは軸とハブを結合する要素。両者はインボリュート曲線という共通の幾何学だけを共有しており、求められる設計判断はまったく違う。

本稿は、設計者が押さえるべき3つの軸——はめあい方式・規格・加工方法——に絞って整理する。

スプラインと歯車：似て非なる機械要素

両者はモジュール・圧力角・ピッチ円といった用語を共有するため、混同されやすい。だが機能と構造は明確に異なる。

スプラインは結合要素であり、歯車は変換要素。本質的に役割が違う。

一松君

「軸の外周と穴の内周で同じ歯形を噛み合わせる」とは、要するに同軸結合の中で多点接触させてトルクを分散させる仕組み。1本のキーで受けるよりも遥かに大きなトルク容量を確保できる。

スプライン以外の結合要素との比較

インボリュート歯形を採用するメリットは次の通り。

• 応力分散：歯面にかかる応力を効果的に分散
• 加工容易性：ホブ盤・歯車形削り盤・転造盤など、既存の歯車加工機械をそのまま流用できる
• 自己心出し効果（歯面合わせの場合）：歯面の角度で軸と穴の中心が自然に一致

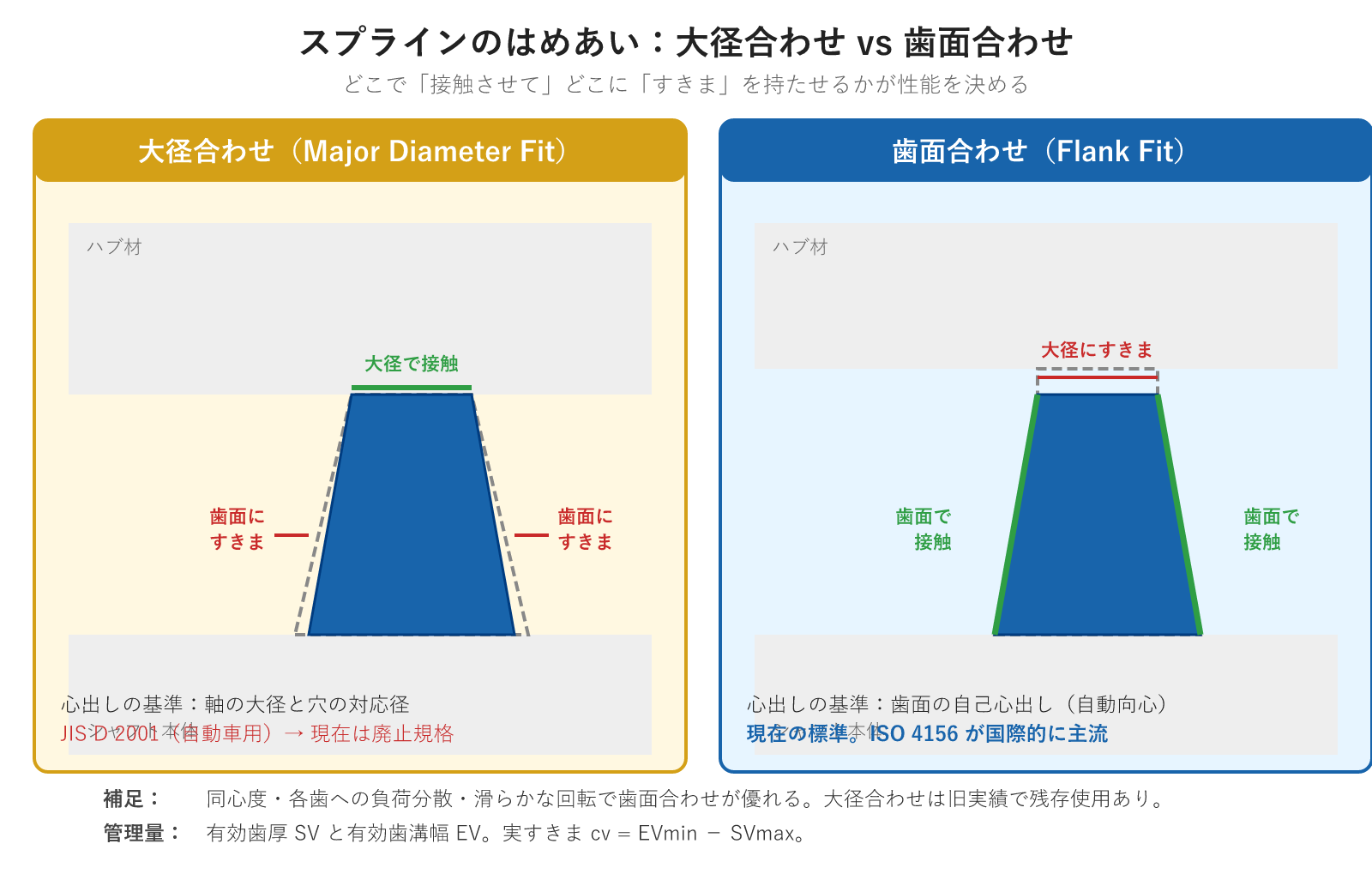

はめあい：大径合わせ vs 歯面合わせ

スプライン設計で最も誤りやすい判断がここ。はめあい方式によって、心出し精度・歯への負荷分散・許容公差が変わる。

大径合わせ（Major Diameter Fit）

• 心出しの基準：軸の外径（大径 Dee）と穴の小径（Dii）の嵌合
• 歯面：意図的にすきまを設ける
• 特徴：円筒面の加工・測定が容易。大径管理が厳しければ強固な心出しは可能
• JIS D 2001（自動車用、現在は廃止規格）で規定されていた方式

歯面合わせ（Flank Fit）

• 心出しの基準：軸と穴の歯面（フランク）同士の接触
• 大径・小径：すきまあり
• 特徴：歯面角度による自己心出し効果（自動向心）が働く。各歯への負荷が均等に分散され、滑らかな回転・動力伝達が実現する
• 現在のスプラインで最も一般的に採用される方式

有効歯厚（SV）と有効歯溝幅（EV）

はめあいを管理するのは「単一の歯」の寸法ではない。ピッチ誤差・歯形誤差・リード誤差を含んだスプライン全体の幾何誤差で評価する。

• 有効歯厚（SV）：全長にわたって干渉なくはまる仮想の完全形状の歯厚
• 有効歯溝幅（EV）：同じく仮想の歯溝幅
• 有効すきま cv = EVmin − SVmax が実際のすきま量

はめあい等級（滑動はめあい等）は、主に SV の公差を調整して得る。

一松君

JIS では自動車向けスプラインとして大径合わせを JIS D 2001 で規定していたが、現在は廃止規格。「規格としてのおすすめは歯面合わせ」というのが現代の答え。
ただし「昔から使い続けて実績がある」という理由で大径合わせを採用し続けるメーカーも残っている。

規格：JIS B 1603 も廃止、ISO 4156 の和訳が 2025 年に登場

スプライン規格には JIS B 1603、JIS D 2001、ISO 4156、DIN、ANSI/SAE などがある。それぞれ圧力角・転位係数・公差等級が異なる。

JIS の旧スプライン規格は次の通り。

• JIS D 2001（自動車用、大径合わせ）→ 廃止
• JIS B 1603（一般用）→ 廃止

一松君

JIS 上、正式なインボリュートスプラインの規格は現在「無い」状態。各メーカーは旧 JIS を社内標準として運用しているのが実情で、新規参入メーカーには非常に困った状況だった。
これに対し、JSA（日本規格協会）が 2025 年に ISO 4156 の日本語版を発行した。新規設計はこちらを参照するのが標準的なルート。詳細は JSA: ISO 4156-1（日本語版） を参照。

規格の混用は不可

• 異なる規格に基づく部品の混用は形状不適合で原則不可
• 国際取引・共同開発では、相手が使う規格（JIS/ISO/DIN/SAE）を必ず確認する
• 図面には適用規格の名称と版数を明記する

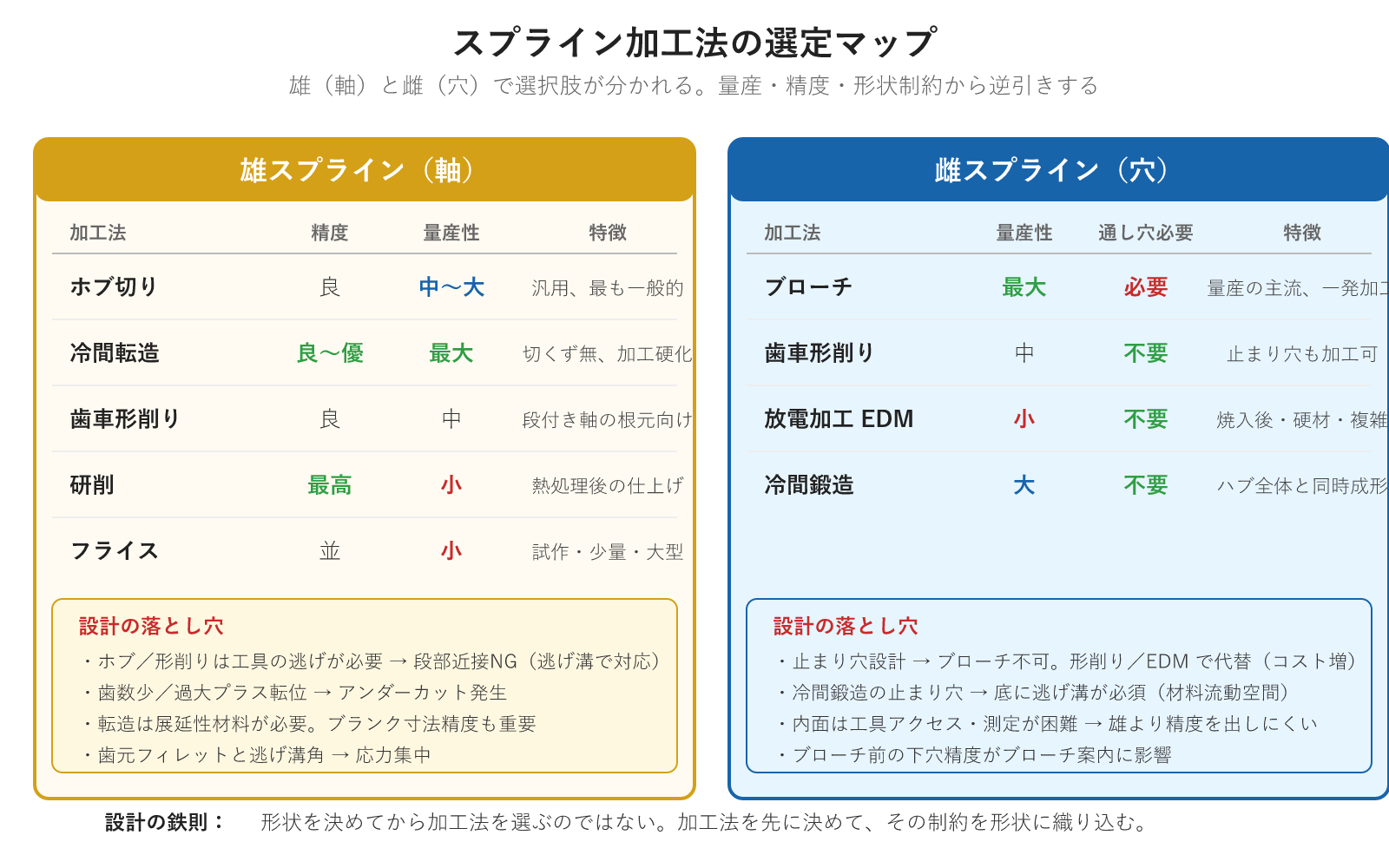

雄スプラインの加工方法

設計上の落とし穴

• 刃物干渉：ホブ切り・形削りでは工具が抜けるスペースが必要。スプラインを段部（ショルダー）に近接させると工具が干渉する。終端に逃げ溝を設けるのが一般的
• アンダーカット：歯数が少なすぎる、または過大なプラス転位を行うと、歯切り時に歯元がえぐられて強度低下
• 応力集中：歯元フィレットと逃げ溝の角は応力集中部位。疲労強度確保のためフィレット半径を適切に取る
• 公差設定：加工法で達成可能な精度レベルを踏まえる。過剰公差はコストを倍々で押し上げる

一松君

高トルク伝達の現場では、スプラインの「全歯当たり」は理想にすぎない。実際の負荷分担と2歯受けの考え方は スプライン設計の基本｜高トルク伝達で失敗しないための2歯受けの考え方 で詳述。

雌スプラインの加工方法

雄より難易度が高い。穴の内部加工になるため工具アクセス・測定が制約される。

設計上の落とし穴

• 通し穴の要否：ブローチを使うなら通し穴が必須。止まり穴設計にすると加工法が一気に制約され、コスト・時間が増える
• 冷間鍛造の逃げ要素：止まり穴に冷間鍛造で雌スプラインを成形する場合、底に逃げ溝を設けて材料の流動空間を確保する
• 精度の限界：内面は工具アクセス・測定が難しく、雄に比べて精度を出しにくい。最高精度を求めるなら内面研削などの仕上げ工程が必要
• 小径の公差：ブローチ前の下穴寸法はブローチの案内精度に直結する

一松君

内径スプラインの加工方法（ブローチ・ギヤシェーピング・冷間鍛造）の比較とコスト・強度の選定は 内径スプライン加工技術の徹底比較 で詳述。

設計と製造は一体で考える

スプライン設計のコツは、形状を決めてから加工方法を考えるのではない。意図する加工方法を先に決めて、その制約を設計に織り込むこと。

• 「どの加工法を使うか」が決まると、許容できる形状制約・公差・コストが決まる
• 逆に、形状制約から逆引きで加工法を選ぶこともある（止まり穴 → ブローチ不可、など）
• 設計と製造を分離して進めると、量産段階で「この形状は作れない」となる

まとめ

• スプラインは結合要素、歯車は変換要素。共通するのはインボリュート曲線だけ
• はめあいは現代では歯面合わせが標準。大径合わせは旧規格で実績運用は残る
• 規格は JIS B 1603・JIS D 2001 とも廃止。2025 年に JSA が ISO 4156 の和訳を発行した
• 雄はホブ切り・冷間転造、雌はブローチ・冷間鍛造が量産の柱
• 通し穴／止まり穴で加工法が大きく変わる。設計段階で加工法を決めておく

スプラインは「歯車の親戚」ではなく、独立した設計対象。負荷能力・寸法管理・量産性のバランスで選ぶ機械要素として捉える。
