スプライン設計の基本、高トルク伝達で失敗しない2歯受けの考え方

ichimatsu

スプラインは、軸とハブの間で大きなトルクを伝達する機械要素です。歯が多数あります。「全部の歯で均等にトルクを受けるから、1枚あたりの荷重は小さい」と考えたくなります。

理想的な状態なら、その考え方は間違っていません。しかし実際の機械では、すべての歯が均等に荷重を分担してくれるとは限らないのです。歯ごとの荷重分担には偏りが生じます。

特に高トルクを伝達するスプラインでは、この荷重の偏りを無視できません。この記事では、スプラインの荷重分担がなぜ偏るのかを解説します。いわゆる「2歯受け」を設計でどう扱うか、スプラインの反力が軸受にどう影響するかにも触れます。インボリュートスプラインの基礎（はめあい・規格・加工方法）はこちらの解説記事で扱っています。

理想状態では全歯で荷重を分担する

まず理想状態を考えます。軸とハブの中心軸が完全に一致し、歯形やピッチにも誤差がないとします。組み付けにも問題がないとします。この場合、複数の歯が接触してトルクを分担します。歯数を増やせば、1枚あたりの負担を小さくできる計算です。

ただしこれはあくまで理想状態です。実際の部品には次のような誤差が存在します。

歯形誤差・ピッチ誤差
軸の振れ・ハウジングの加工誤差
組立誤差・軸受の位置ずれ
軸のたわみ・熱による変形

実機で「すべての歯が均等に仕事をする」と考えるのは危険です。

なぜ荷重が一部の歯に偏るのか

高トルクを伝達するスプライン軸は、それを支える軸受も高剛性で保持する必要があります。単一のブロックから軸受穴を一度のチャッキングで加工できれば、芯ずれのリスクは小さくなります。しかし大抵の場合、軸受同士は別体のハウジングで組み立てられます。

部品加工の公差
組み立て時の公差
ボルト締結による歪み
運転時の熱変形

これらが積み重なった結果、軸受同士には芯ずれや傾きが発生します。さらに高負荷時には軸そのものがたわみます。軸とハブにわずかな角度ずれがあれば、スプラインの一方の側では歯の接触が強くなります。反対側では弱くなります。全部の歯が同じように接触している状態ではなくなります。

ここに高トルクが加わると、接触している歯に大きな力が発生します。その力で軸やハブが変形すれば、荷重分担はさらに変化します。スプラインの荷重分担は、単純な「歯数割るトルク」では決まらないのです。

「2歯受け」とは何を意味するのか

多数の歯を持つスプラインであっても、加工誤差やミスアライメントによって荷重が一部の歯に集中する可能性があります。そこで設計上、極端な荷重分担を想定します。少数の歯だけでトルクを受けるケースを考えるのです。その代表的な考え方が「2歯受け」です。

ここで注意したいのは、「スプラインは必ず2枚の歯だけでトルクを伝える」という意味ではないことです。実際の荷重分担は歯数やはめあい、加工誤差、ミスアライメントによって変わります。2歯受けは普遍的な物理法則ではありません。荷重分担が偏った場合の設計上の評価モデルとして置くものです。

幾何学的に説明すると、トルクは偶力として作用します。軸が傾き、バックラッシュの分だけ片側に寄ったとします。接触を維持できる歯は対角線上の2枚（あるいはその近傍）に限られます。その状態で大きなトルクがかかれば、歯面は摩擦でロックします。その2点に荷重が集中したまま回り続けます。だからこそ、最悪ケースとして2歯受けを想定するのです。

例えば1000N・mのトルクを10枚の歯で均等に受ければ、1枚あたり100N・mです。しかし2枚の歯に集中すれば、1枚あたり500N・mになります。同じ1000N・mでも、1枚の歯にかかる負担はまったく違います。実際の荷重分担がここまで単純な整数比になるわけではありません。それでも「歯数が多いから1枚あたりの荷重は小さいはず」という前提だけで強度を決める危うさが、この数字から見えてきます。

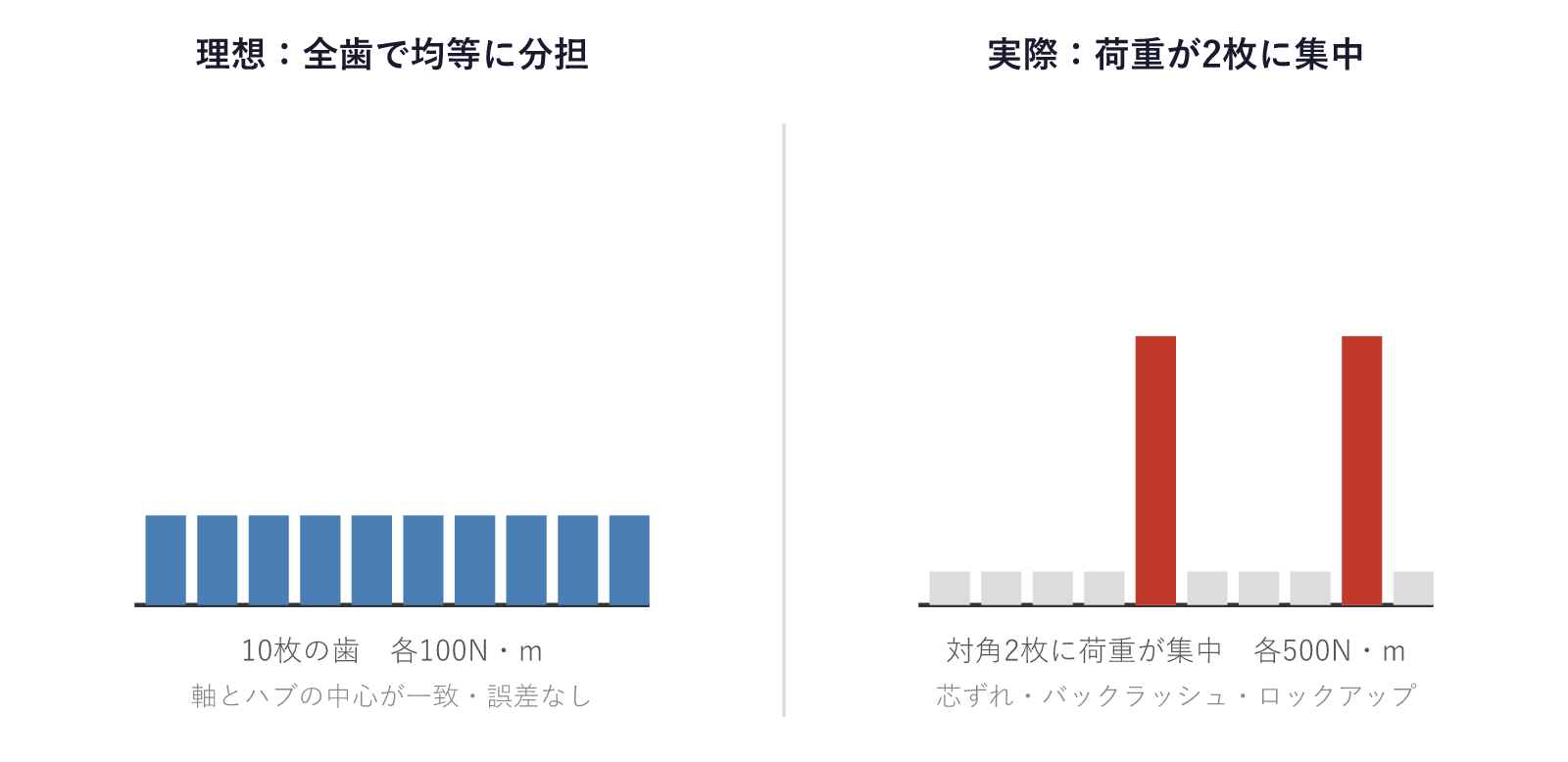

スプラインの荷重分担理想と実際の比較

スプラインの反力は軸受に戻ってくる

スプラインに芯ずれがあると歯の荷重分担が偏ります。歯そのものに大きな力が発生します。この力はスプラインの中だけで完結しません。反力は軸を通じて軸受にも伝わります。スプラインから軸、軸受、ハウジングへと続く、一続きの力の流れです。

スプラインが傾いたまま2歯で強引にトルクを伝達しているとき、本来であれば吸収されるはずの偏心が軸受をこじる力やスラスト力に変換されます。「スプラインの歯元強度はOKだった」としても油断はできないのです。軸受に大きな反力が入っていないか、別の確認が必要になります。

軸受を選ぶときは、公差の累積計算からどの程度の偏心が発生しうるかを見ます。その偏心状態で最大トルクがかかったとき、スプラインからどんな反力が戻ってくるかも見ます。その頻度も確認しておきたいところです。ここまで見越して定格寿命を設定しておけば、「なぜかベアリングが短命で壊れる」というトラブルの多くは防げます。原因の多くは、このスプラインからの隠れた反力を見落としていることにあります。

実際の設計では公差の積み重ねを見る

ケースの加工公差・軸受の取付位置公差
軸の加工公差・スプラインの加工公差
ハウジングの変形・組立時の位置ずれ

一つ一つの誤差は小さくても、同じ方向に積み重なれば話が変わります。最終的なミスアライメントは無視できない大きさになるのです。高トルクを伝達する機構では「各部品の公差は規格内だから大丈夫」だけでは判断できないのです。組み上がった状態で、最終的にどの程度の芯ずれが発生しうるかを見る必要があります。

完成車メーカーやトランスミッションメーカーでは、自社製品の市場データをもとに強度設定の閾値を持っていることが多くあります。その会社が積み重ねてきたノウハウです。一方そうしたデータの無い新規開発では、頼れる実績データがないことがよくあります。そのときに取れる方法は二つです。壊れない設計にしておくか、試作機で極限まで耐久試験を行うかです。

設計で確認したい項目

最大伝達トルク・スプラインの歯数・歯形とモジュール
歯元の曲げ強度・歯面の面圧・スプラインの有効長
はめあいとバックラッシュ・加工誤差
軸とハウジングの芯ずれ・軸のたわみ
2歯受けを想定した場合の歯元強度
スプライン反力による軸受荷重・軸受寿命
温度変化によるミスアライメント

すべての設計で同じレベルまで確認するわけではありません。どこに不確実性があり、その不確実性がどこに影響するのか。それを把握することが出発点です。

計算だけで決められない部分もある

精度が完璧で剛性が無限大なら、スプラインは全歯で綺麗に噛み合います。軸受には純粋なラジアル荷重しかかかりません。しかし実際には、レイアウトの制約もコストの壁も製造現場の限界もあります。理論計算だけで荷重分担のすべてを再現することは難しく、量産設計では過去の実績や試験結果、実機評価も判断材料になります。

私自身、スプラインの強度を考えるときは「歯数が多いから大丈夫」では終わらせません。計算上どこまで成立しているのか。実機ではどこまで変動しうるのか。この二つを分けて考えるようにしています。市場に出す製品では、公差や使用条件、経年変化を含めてどこまで余裕を持たせるかを詰めておく必要があります。
