SS400の溶接性｜規格が保証しない理由とSM材・SN材の使い分け

機械設計の図面で最も多く書く材質記号は、おそらくSS400です。架台、ブラケット、治具、カバー。材質欄にSS400と書き、溶接記号を付けて出図する。それで何年も問題なく流れていきます。

私も使い方を間違えていました。SS400を「溶接できる材料」だと思って指示していたのです。あるとき板厚の大きい溶接構造の図面で、製缶業者から「これはSM材にしないのですか」と聞かれて答えられませんでした。JIS G 3101の規格表を初めて開くと、化学成分の欄にあるのはPとSの上限だけ。溶接性を左右する炭素の規定が、空欄でした。

SS400が問題なく溶接できているのは、規格が保証しているからではありません。流通材の成分が、結果として溶接に向く範囲に収まっているからです。本記事はSS400の規格が保証する範囲・しない範囲を整理し、SM材・SN材との使い分けの判断基準まで落とし込みます。

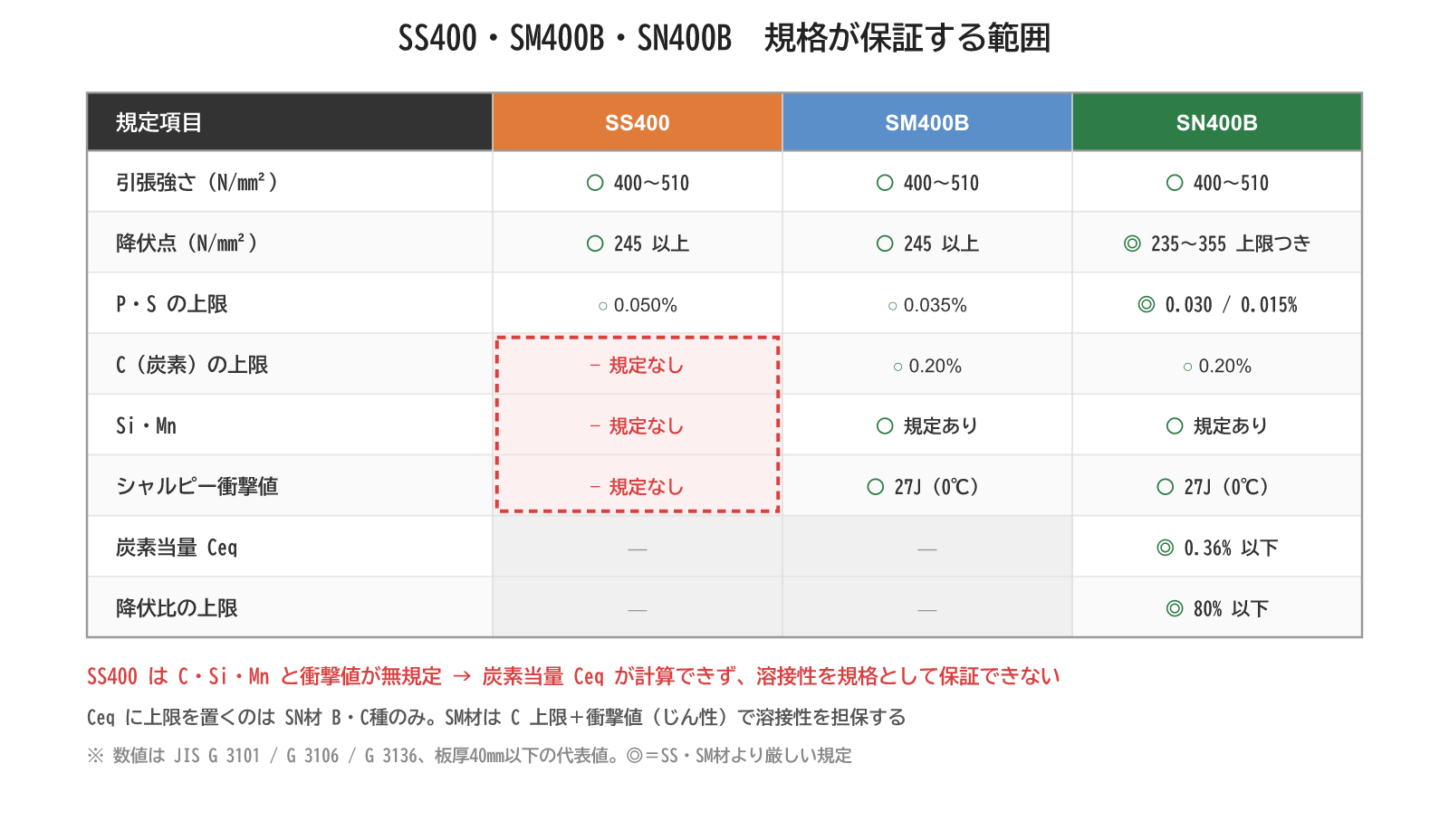

SS400の規格はP・Sの上限しか決めていない

SS400はJIS G 3101「一般構造用圧延鋼材」の鋼種です。規格が決めているのは次の項目だけです。

名前の400は引張強さの下限です。つまりSS400は強度だけを保証する規格。炭素量に上限がないため、極端に言えばC量の多い硬化しやすい鋼材が納入されても、規格違反にはなりません。

出自を遡ると、SS400の前身は旧JISのSS41。リベットとボルトで構造を組んでいた時代の規格で、溶接で組むことはそもそも想定されていませんでした。溶接性が規定にないのは、手落ちではなく出自によるものです。

炭素が無規定だと、溶接の何が決められないのか

溶接部の低温割れは、次の三つがそろったときに起きます。

• 硬化組織：HAZ（熱影響部）が溶接後の急冷でマルテンサイト化する
• 拡散性水素：溶接材料や大気中の水分から溶融金属に入り込む
• 拘束応力：継手まわりの収縮が拘束され、引張応力として残る

このうち材料側で管理できるのが硬化組織です。硬化のしやすさは炭素当量Ceqで評価し、Cはその第1項、寄与が最も大きい元素です。

Cが規定されていない。だからCeqが計算できない。だから予熱が要るのか要らないのか、規格からは判断できない。これが「SS400の溶接性は保証されない」の中身です。Ceqの式と予熱温度の目安は材料の溶接性と設計指示で整理したとおり、Ceq 0.44%超で予熱検討が一つの線になります。

一方で現実の流通材を見ると、SS400のC量はおおむね0.1〜0.2%程度に収まっていることが多く、薄板の溶接で割れることはまれです。だから現場は困らないし、疑問も持ちにくい。ただし「問題が出ていない」と「規格で保証されている」は別の話です。溶接部にトラブルが起きたとき、「SS400は溶接性が保証された材料です」という設計根拠は成立しません。

SM材・SN材は何を保証するか

溶接性を規格として保証するのがSM材とSN材です。主な規定を並べます。

SM400（JIS G 3106 溶接構造用圧延鋼材）は、船舶や橋梁のために作られた溶接前提の規格です。C上限とP・Sの強化で溶接性を確保し、B種以上はシャルピー衝撃値、つまり、じん性まで保証します。

SN400（JIS G 3136 建築構造用圧延鋼材）は、建築鉄骨の溶接部損傷の経験を踏まえて1994年に制定された規格です。B種はCeqそのものに上限を置き、さらに塑性設計のために降伏点の上限と降伏比80%以下まで規定します。「強すぎる材料が来ること」まで管理する点が、SS・SM材との大きな違いです。

あまり知られていませんが、SN規格の制定に伴い、SS規格とSM規格の適用範囲からは建築用途が削除されています（日本鉄鋼連盟「わかりやすい建築構造用鋼材Q&A集」）。建築鉄骨の主要部材は、規格レベルでSN材の世界に移りました。一方、機械設備や産業機械の構造はいまもSS400とSM材で組まれています。同じ鋼でも、分野によって規格の置き方が違う。これを知っておくと、建築系の資料を読むときに混乱しません。

紛らわしい点が二つあります。一つ目はSN400Aです。CeqやPCM（溶接割れ感受性組成）の規定がなく、溶接性は考慮されていません。鉄鋼連盟のQ&A集も「軽微な溶接部分に限って使用可能」という位置づけです。C上限や板厚のマイナス公差はSS400より厳しいため「SS400と同じ」ではありませんが、「SNだから溶接に強い」と読むと外れます。

二つ目は記号A・B・Cの意味です。SM材のA/B/Cはシャルピー衝撃値の区分（A：規定なし、B：27J、C：47J）。SN材のA/B/Cは使用部位の区分（A：溶接しない二次部材、B：主要構造・溶接部材、C：板厚方向特性も必要な部材）。同じ記号でも規格によって意味が違います。

引張強さはどれも400〜510 N/mm²で同じ、という点も押さえておきたいところです。強度計算の数字だけ見ていると、SS400とSM400Bの違いは見えません。違いは強度ではなく、保証範囲にあります。

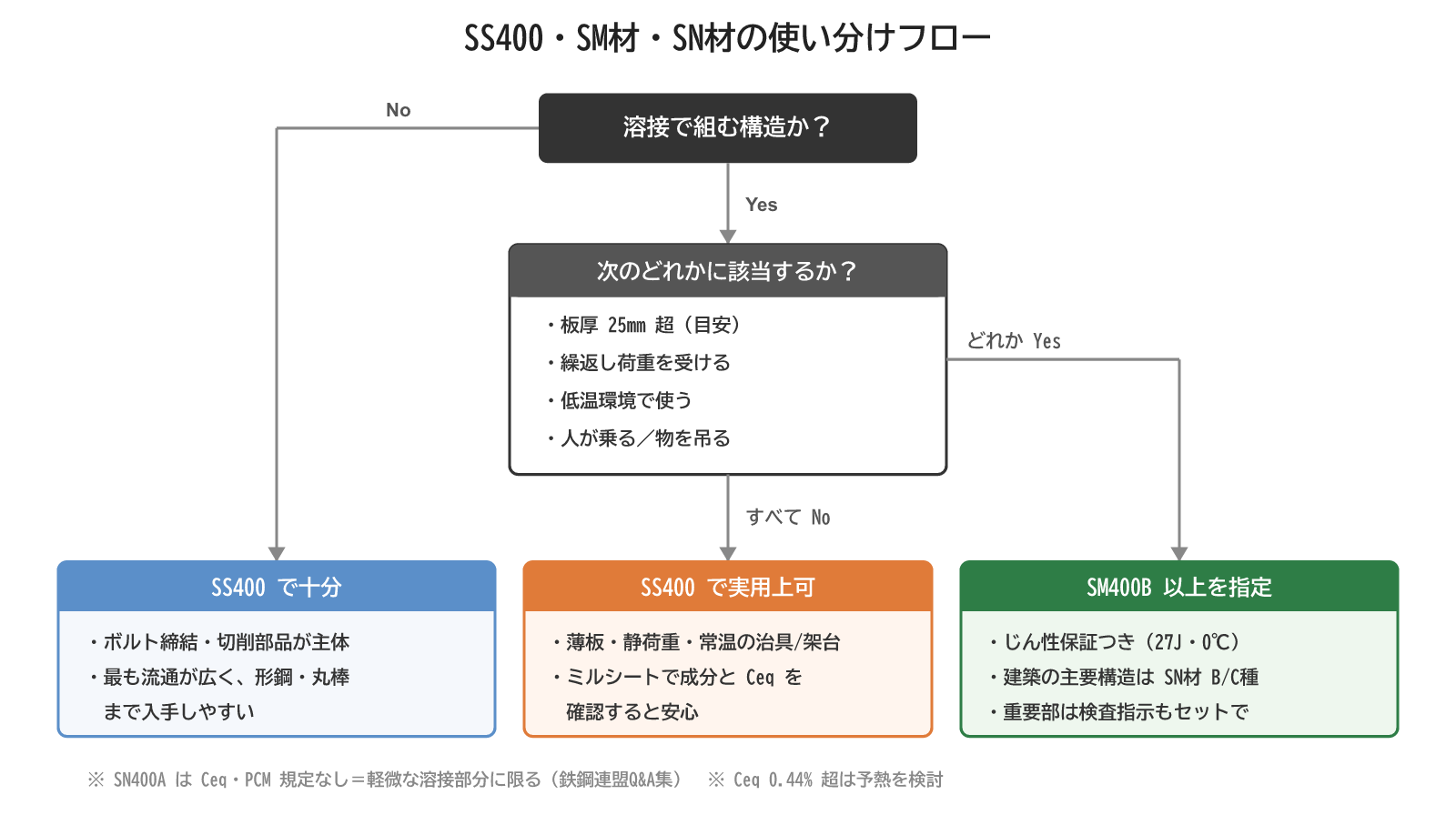

実務の使い分け：板厚・荷重・環境・影響度で決める

機械設計の現場では、治具・架台・カバーの大半がSS400の溶接で回っています。これを全部SM材に変える必要はありません。判断の軸は四つです。

1. 板厚：厚くなるほど拘束が強まり、冷却も速くなって割れリスクが上がります。鋼材商社や解説記事が示す線は「25mm超で検討」から「50mmまでは実用上問題なし」まで幅があり、規格に明確な境界はありません。線がないからこそ、迷う厚さに入ったら板厚単独ではなく、拘束の強さ・部位の重要度とセットでSM材を検討する
2. 荷重：繰返し荷重を受ける溶接継手は、じん性保証のあるSM400B以上が安全側。溶接継手の疲労は止端部と残留応力が支配するため、材料保証と継手設計をセットで考える
3. 環境：低温環境（寒冷地の屋外、冷凍倉庫など）では、じん性が保証されたB種・C種を選ぶ。じん性の低い材料は低温で脆性破壊につながりうる
4. 影響度：人が乗る・物を吊る・破損時に危害が及ぶ構造は、保証された材料と検査指示をセットにする

もう一つの現実解がミルシートの確認です。規格が要求しないだけで、製鋼メーカーはC・Si・Mnを管理しており、ミルシートにはC・Si・Mn・P・Sの5成分が記載されているのが一般的です。流通するSS400の実態はC 0.1〜0.2%、Mn 0.4〜1.0%程度。仮にミルシートの値がC 0.16%・Si 0.20%・Mn 0.60%なら、

Ceq = C + Mn/6 + Si/24（SS400では他の合金元素はほぼゼロ）
    = 0.16 + 0.10 + 0.01 ≒ 0.27%

予熱検討の線0.44%に対して十分な余裕が読めます。SS400のままでも、ミルシートからCeqを計算して予熱要否を判断する運用は成立します。

ただしこれは「目の前の材料ロットの確認」であって、図面指示としての保証にはなりません。リピート品や外注先の変更がありうる図面では、最初からSM材を指定する方が確実です。

調達面の注意も一つ。SS400は鋼板・形鋼・平鋼・丸棒まで最も広く流通しています。SM材は厚板が中心で、形鋼や小径の丸棒では入手性が落ちます。安全側に倒して全部SM指定にすると、今度は調達でつまずく。溶接部のある主要構造だけSM材、それ以外はSS400という分け方が実務的です。

まとめ

• SS400の化学成分規定はP・Sの上限だけ。C・Si・Mnは無規定
• Cが無規定＝炭素当量Ceqが計算できない＝溶接性は規格上保証されない
• 流通材は結果として溶接できることが多い。ただし「問題が出ない」と「保証される」は別
• SM材はC上限＋じん性で溶接性を保証。SN材B種はCeq上限と降伏比まで規定
• SN400Aは例外。Ceq・PCMの規定がなく、軽微な溶接部分に限る
• 使い分けの軸は板厚・繰返し荷重・低温・影響度の四つ。板厚の線は規格にはなく、25〜50mmの間で拘束と重要度を見て判断
• ミルシートで成分を確認すればSS400でもCeqは読める。ただし図面上の保証にはならない

規格表の「規定なし」の欄は、読み飛ばせばただの空白です。でもその空白は「ここから先は使う側が判断しろ」という意味を持っています。材質欄に書き慣れた記号ほど、何を保証して何を保証しない記号なのか、一度規格表で確かめておく。図面の説得力は、そういうところから変わっていきます。
