鉄からアルミへの置き換えで剛性が足りなくなる三つの理由

「軽量化」と聞いて、まず思い浮かべるのは「鉄をアルミに置き換える」ではないでしょうか。比重は約3分の1。同じ形状で組めば一気に軽くなる。図面の差し替えだけで終わると考えがちです。

しかし試作品を組んで荷重をかけると、想定よりたわむ。曲がりが戻らない。締結部からゆるむ。よくある軽量化失敗の正体は、ヤング率1/3問題と、それに連鎖して起きる三つの落とし穴にあります。

本記事は機械設計者がアルミ置き換えで踏みやすい落とし穴を、ヤング率・締結・材料種の3軸で整理します。具体的な対応策まで含めて、設計初期で判断するための材料を提供します。

ヤング率1/3問題：軽量化の前提が崩れるしくみ

鉄とアルミ合金の代表的な物性は次の通りです。

注目すべきはヤング率と密度がほぼ同じ比で減ることです。比剛性（E/ρ）は鉄もアルミもほぼ等しい。これは「同じ重量なら剛性はほぼ同じ」を意味します。

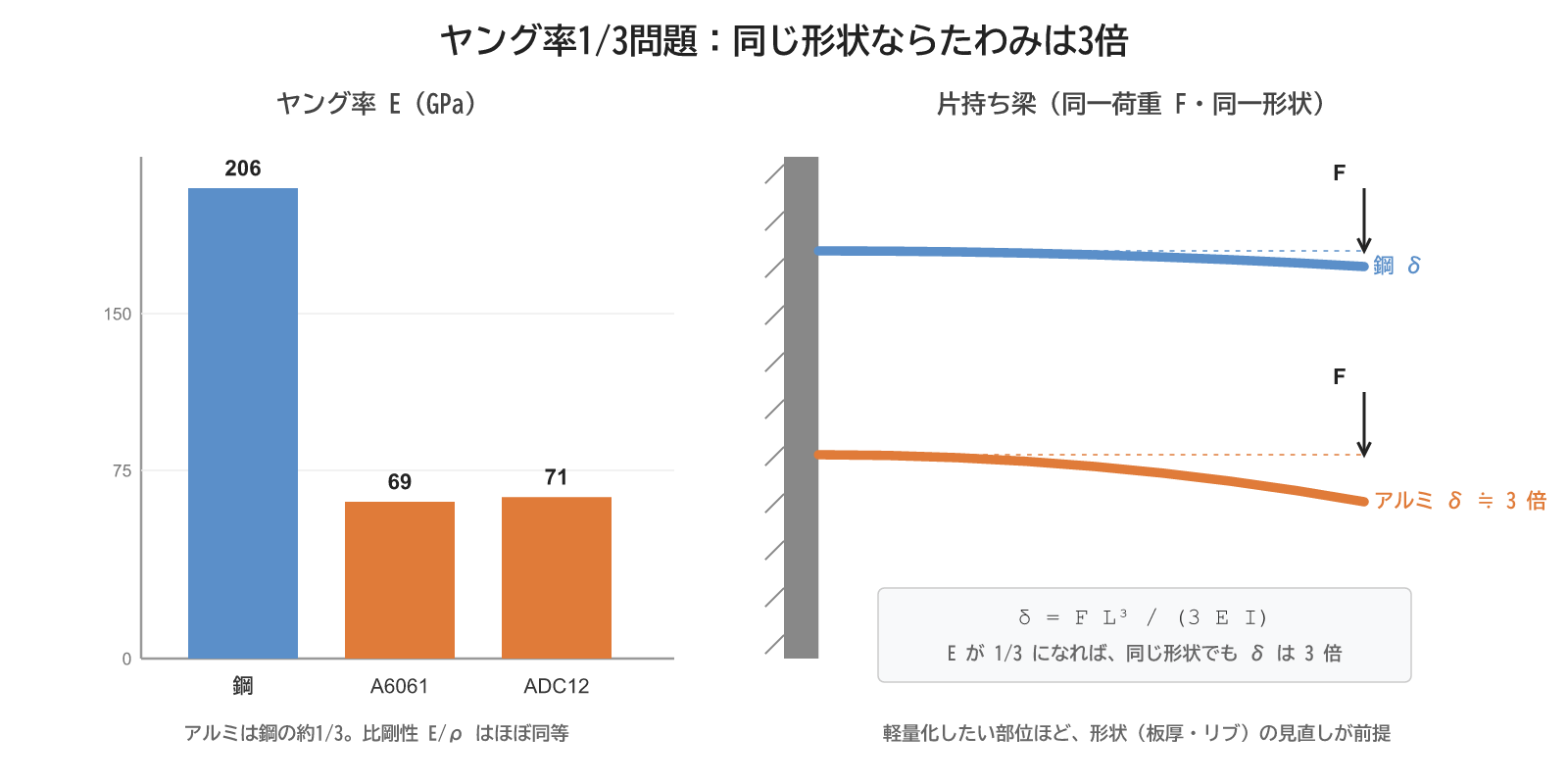

逆に言えば、同じ形状（同じ断面二次モーメント I）でアルミに置き換えると、たわみは3倍になります。片持ち梁のたわみ式で確認します。

δ = F × L^3 / (3 × E × I)

E が 206 → 69 GPa に下がると、δ は 1 → 3 倍。重量は1/2.9倍。軽くなった分だけ、剛性は犠牲になっているわけです。

軽量化は「重量を減らす」ではなく「同じ機能を、より軽い構造で実現する」が本質です。比剛性が同じである以上、形状を見直さずに材料だけ置き換える設計は、ほぼ確実に剛性破綻に向かいます。

落とし穴①：板厚同等で組み替えるとたわみが3倍

最も多い失敗は、鉄部品の板厚をそのままアルミに転写するパターンです。図面では「材質：SS400 → A6061」と書き換えるだけ。形状は変わりません。

このとき断面二次モーメント I は同じなので、ヤング率が1/3になった分だけたわみが増えます。3 mm 厚の鉄板ブラケットをそのまま 3 mm 厚の A6061 にすれば、同じ荷重でのたわみは3倍です。

剛性を戻すには、断面形状で稼ぐしかありません。板厚で稼ぐ場合の計算が下記です。

I = b × t^3 / 12       ← 矩形断面の場合
E_steel × t_steel^3 = E_alu × t_alu^3
t_alu = t_steel × (E_steel / E_alu)^(1/3) ≈ t_steel × 1.44

つまり鉄の1.44倍の板厚にすれば、たわみは同等です。重量は (2.70 × 1.44) ÷ 7.85 ≒ 約0.50倍。それでも半分まで軽くなる。これがアルミ置き換えの正しい入り方です。

板厚で稼ぎたくない場合は、リブ追加・断面のH/U字化・ボックス構造化で I を稼ぎます。リブ高さは断面係数に対して3乗で効くので、3 mm の薄板に 10 mm 高さのリブを1本入れるだけで、I は元の板の数十倍になります。

落とし穴②：締結部で起きる座面陥没・トルクダウン・電食

板厚を増やして剛性を確保したとしても、次に締結部で問題が出ます。アルミは鋼と比べて柔らかい。同じ条件で鋼ボルトを締めると、座面側のアルミが先に降伏します。

代表的な耐力比較：

座面圧 = ボルト軸力 / 座面面積。M8 強度区分 8.8 のボルトを推奨軸力で締めると、座面圧は容易に 200〜300 MPa に達します。鋼母材なら問題ないが、ADC12 母材だと座面が即座に陥没します。

陥没すると締付け長が短くなり、軸力が下がる。耐久試験で「徐々にトルクが落ちていく非回転緩み」が出るのは、この座面陥没が一因です。

加えて、次の2つが時間遅れで効いてきます。

• 熱膨張係数（CTE）の差：鋼 約 12 × 10⁻⁶ /K、アルミ 約 23 × 10⁻⁶ /K。約2倍違います。高温時に締結部のアルミが鋼ボルトより大きく伸び、降温時に塑性ひずみが残る。サイクルを重ねるごとに軸力が落ちる
• 電食（ガルバニック腐食）：鋼ボルトとアルミ母材が水分を介して接触すると、卑な側のアルミが優先腐食する。屋外環境では数年で締結部に白い粉が出るケースがある

対応策は次の三段階で考えます。

1. 座面圧を分散する：座面下に大ワッシャを噛ます（鋼ワッシャ径を母材より大きく）
2. スチールカラー／ブッシュを介する：締結部を貫通するブッシュを入れ、軸力をブッシュで受ける構造にする。母材のアルミは荷重伝達のみ
3. 絶縁ワッシャ＋防錆処理：電食対策。屋外・湿潤環境では必須

圧入とはめあいの落とし穴や 「規格内」のボルトが量産で緩む二つのばらつき で扱った締結の判断軸が、ここでも効いてきます。

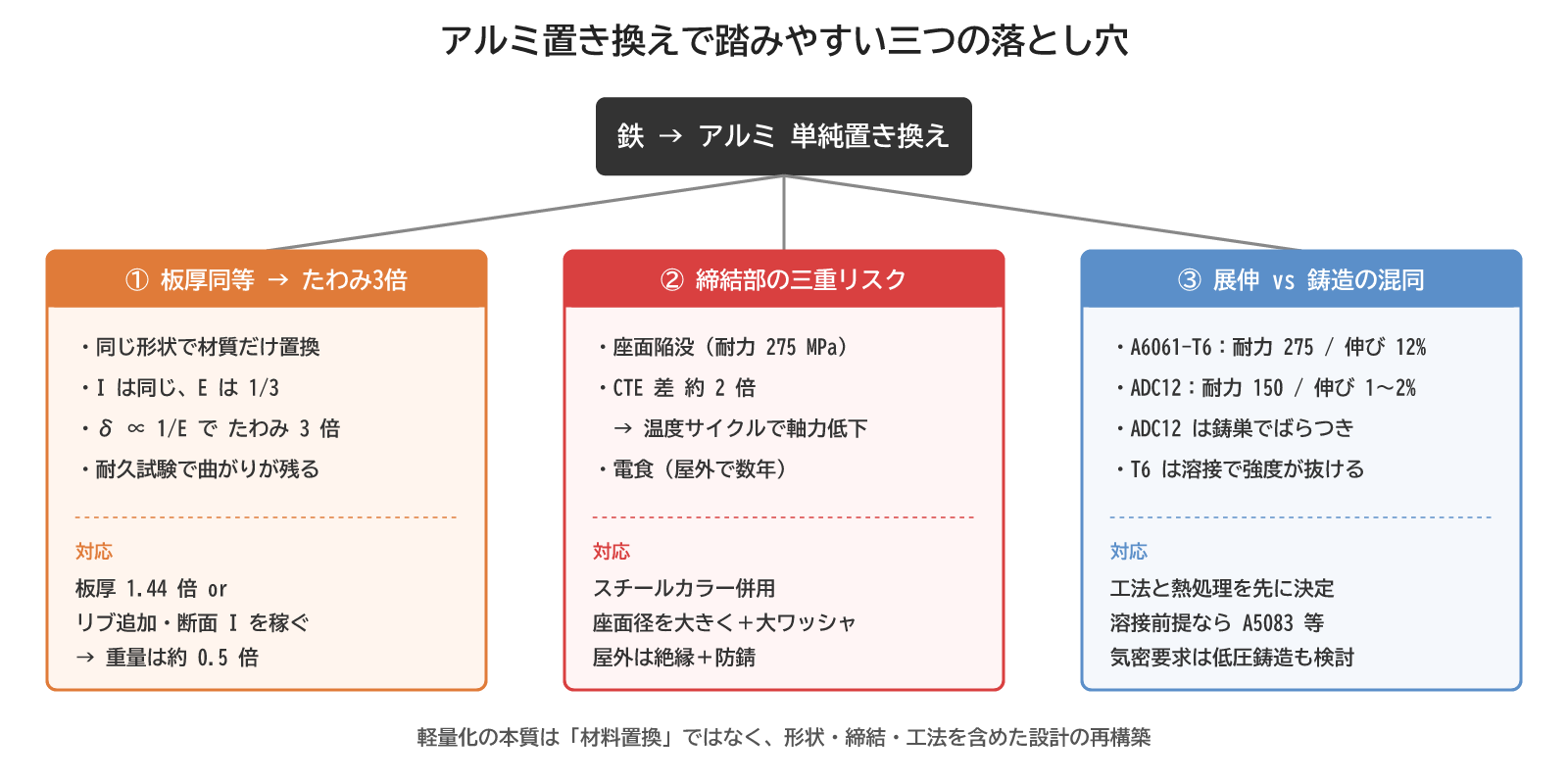

落とし穴③：展伸材と鋳造材を「同じアルミ」と一括りにする

3つ目の落とし穴は、A6061-T6 と ADC12 を同じ「アルミ」として扱うことです。両者はヤング率こそほぼ同じですが、強度・延性・工法・コストが大きく違います。

実務で問題になるのは次の3点です。

• A6061-T6 を溶接すると熱影響部（HAZ）の強度が落ちる：T6 は時効硬化処理で強度を出している。溶接熱で過時効になり、HAZ の耐力が母材の半分以下に落ちる。溶接前提なら A5083 や非熱処理型を検討する
• ADC12 は伸びが極端に小さい：1〜2% しか伸びない。応力集中部で粘り強さに頼れない。鋭角リブ・段差にRをしっかり取らないと、想定荷重の手前で割れることがある
• ADC12 の鋳巣は強度・気密のばらつき要因：ガス引け巣がランダムに分布する。CAE で均質材として解析した結果と実機が合わないのは、この内部欠陥が原因のことが多い

材料を決めるときは「アルミの何か」ではなく「展伸か鋳造か、熱処理は入るか、溶接はあるか、要求公差はどこか」を先に整理します。詳細は アルミ材料の基礎 と アルミダイカストの鋳巣 でも触れています。

設計で取りうる対応：単純置き換えから抜け出す3ステップ

落とし穴の整理から見えてくる対応策をまとめます。

ステップ1：剛性は形状で稼ぐ
– 板厚は 1.44 倍を基準に、断面形状（リブ・H断面・ボックス化）で I を上げる
– たわみが効く部位は片持ちでなく両端支持・閉断面に変更できないか検討

ステップ2：締結部は別系統で考える
– 母材アルミ＋スチールカラー／ブッシュで軸力をブッシュで受ける
– 座面径を大きく、座面圧を 100 MPa 程度に抑える
– 屋外・湿潤環境は絶縁ワッシャと防錆処理を組み合わせる

ステップ3：材料グレードと工法をセットで決める
– 強度が要る／溶接ある → A6061 でも展伸＋切削、または A5083
– 形状複雑・量産数多い・気密低要求 → ADC12 ダイカスト
– 強度＋形状自由度＋気密が要る → アルミ低圧鋳造（A356-T6 等）も選択肢

軽量化は「材料を軽いものに変える」ではなく、「同じ機能を、より軽い構造と工法の組合せで実現する」設計判断です。比剛性が変わらない以上、勝負どころは形状と工法側にあります。

まとめ

• 鉄とアルミは比剛性がほぼ同じ。同じ重量なら剛性も同じ
• 同じ形状でアルミに置き換えるとたわみは約3倍。形状の見直しが前提
• 剛性回復は板厚 1.44 倍 or 断面形状（リブ・ボックス化）で稼ぐ
• 締結部は座面陥没・CTE差・電食の三重リスク。スチールカラー併用が定石
• A6061-T6 と ADC12 は別物。展伸か鋳造か、熱処理と溶接の有無で先に分ける
• 軽量化の本質は材料置換ではなく、形状と工法の組合せ再設計
